中国二十冶：QC小组攻坚克难，硕果累累成就精品

由中国二十冶承建的襄阳市图书馆位于襄阳市东津新区，总建筑面积约5.4万平方米，建筑高度32.30米，主体分为主楼与副楼两个部分，两部分在5层通过连廊连接成一个整体。开建以来，先后攻克了双曲面树状混凝土剪力墙、连廊高支模、高空大跨度钢梁无支撑安装、中空玻璃漏斗、外扩型双曲面GRC幕墙单元体式安装等多个技术难题，创造了多项襄阳建筑纪录。

截止目前共获得：QC（质量控制）成果《提高弧形剪力墙混凝土外观质量》、《BIM技术在机电安装工程施工中的应用探索》、《中庭大跨度弧形双曲面玻璃安装工艺研究》、《双曲面状剪力墙尺寸及定位控制》等5篇，其中《提高弧形剪力墙混凝土外观质量》获全国冶金建设行业QC一等奖、中建协优秀成果奖。受理授权专利19件；发布论文5篇；高空大悬挑钢梁无支撑工艺、双曲面树状混凝土筒体结构、外扩型双曲面GRC幕墙等3项关键技术被鉴定为“国际先进水平”，形成4部省部级工法。先后荣获襄阳市、湖北省安全文明施工现场和建筑结构优质工程。2018年6月，通过中建协“全国建筑业绿色施工示范工程”过程验收。2019年10月通过中冶建筑新技术应用示范工程验收并获评国际先进水平。

而这些成果的获得，离不开项目部QC成果小组的刻苦钻研。自襄阳图书馆项目成立开工以后，项目部便组织精兵强将，以项目部经理和总工程师为首，骨干技术人员为组员，围绕施工的特点、重点、难点，组成了QC成果技术攻关小组。在项目建设过程中，可能产生的技术难题有他们提前思考对策的身影，已经发生的施工疑难有他们不知疲惫的调研。

预判攻坚深入探索

在施工过程中，面对机电管线综合碰撞、双曲面状剪力墙尺寸控制及位置确定、中庭大跨度弧形双曲面玻璃安装、弧形剪力墙混凝土外观质量控制等施工难题，QC小组成员不知疲倦的研究、改进、总结、实施。

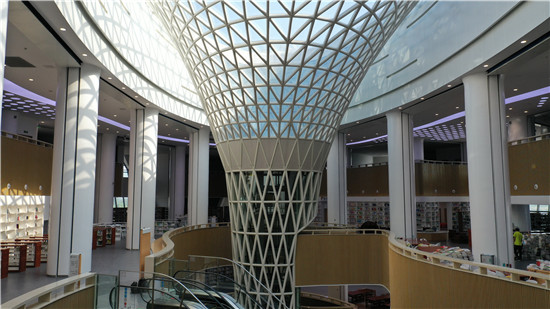

其中，中庭玻璃漏斗为全隐框玻璃幕墙形式，采用复杂空间钢管架与传统隐框幕墙相结合，呈三维空间曲面造型。纵向跨度为41米，横向跨度为28米，高度为39米。玻璃漏斗上部造型为双曲网壳，筒体造型为同心圆曲面。上部结构的双曲网壳采用中空夹胶玻璃，面积为1100平米；下部结构为单曲圆柱面，采用夹胶玻璃，面积为400平米,建筑高度33.5米,为整个建筑的点睛之笔。上下部共计1296块曲面玻璃，1150种规格，龙骨和玻璃种类与规格都很多，且主副龙骨都需要按照空间造型冷弯、玻璃热弯加工、玻璃副框粘接贴合等工艺处理。

如此繁多的龙骨和玻璃，该如何确保精度？毕竟错一块，便要重新定制，就会拖延工期。项目部QC小组提前做了技术上的深化和施工工艺的探索，利用多种专业的建筑模型软件进行优化排版下料，确保安装的精度要求万无一失。整体采用无人机扫描、计算机模拟等多种技术实现空间结构定位，实现通透高亮与优美曲线相结合的效果。

这个玻璃漏斗将整个中庭的室内外融为一体，充分利用自然光，雨水顺着漏斗流到地下室的储水池，经过处理，又作为中水应用到场馆中，充分体现绿色节能设计理念。在质量和外观上达到规范和预计的要求。

头脑风暴完美解决排线空间

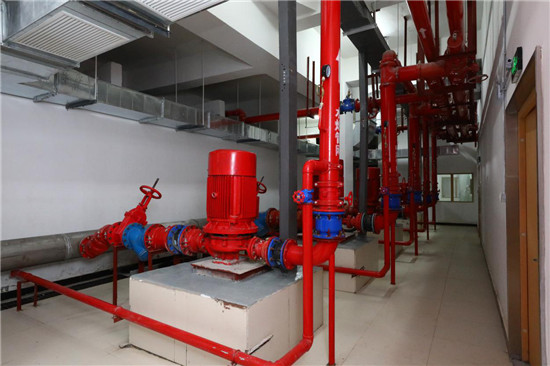

在机电安装工程施工过程中，由于图书馆结构异型、管线复杂，密集。地下一层结构净空为3.7米—6.10米，走道装饰吊顶内净空为2000-3000毫米。机电工程按子系统分多达34个、给排水5个、电气5个、暖通7个、消防5个、智能化12个。管线错综复杂、层叠密集、尺寸庞大。任何排布上的不合理将直接增加施工难度和成本，造成空间上的浪贵、视觉上的不美观、使用上的不方便。

经过QC课题小组组织专题会议，通过“头脑风暴法”，围绕小组制定目标，集思广益，并对小组成员的“奇思妙想”进行整合，最终决定利用BIM技术，实现提前深化设计、组织施工，有利于达成目标。由于引入BIM概念，使管线之间的定位更直观的表达，并且很方便的进行管线线路走向的优化，管线排布更加趋于合理，快捷，而且大幅度提高本工程地下室、相关功能用房管线标高，使可用空间得到增加，得到业主好评。

最终利用软件进行施工模拟，合理组织施工工序，提前消除人工无法解决的碰撞点共计570处，按传统施工办法，每个点需0.5小时与各专业间协调解决，共节约工期285小时，按每天8小时工作时间计算，共计节约35天。

通过QC小组成员的不懈努力，最终将一个个技术难题一一解决，在取得良好的经济效益，加快了施工进度的同时也培养出一批善思考、精钻研的技术人才，掌握了多个施工工艺和施工技术应用。在此基础上，襄阳图书馆项目部将继续运用全面质量管理理论、科学运用数理统计工具和方法，发扬求实创新、自强奋进的精神，进一步提升项目质量管理水平，项目降本增效，推进技术进步。（上海二十冶华中公司  杜普）
