近日，引江济淮集团总部基地项目BIM攻坚小组顺利完成幕墙专业BIM深化模型搭建、预埋件三维深化校核、复杂节点优化设计等一系列关键技术工作。项目以数字化BIM技术破解幕墙施工重难点，提前规避施工隐患，精准指导现场预埋、构件加工及幕墙安装作业，全面提升项目外立面施工精细化水平，为工程创优、争创“黄山杯”优质工程奠定坚实技术基础。

引江济淮集团总部基地项目位于合肥市肥西县，总建筑面积约3.38万平方米，建筑高度70.85米，是集办公科研、工程展示、配套服务于一体的综合性地标建筑，也是展示引江济淮世纪工程建设成果的重要窗口。项目外立面采用Low-E中空玻璃、夹胶钢化玻璃、铝单板等多元化幕墙体系，整体造型大气美观，但幕墙分格复杂、龙骨构件繁多、预埋点位密集。传统二维施工图纸存在空间表达模糊、多专业冲突难预判、节点构造不直观等问题，极易出现预埋件偏移、龙骨与主体钢筋碰撞、节点收口不规范等问题，易造成现场剔凿、返工整改，严重影响施工质量、进度及外观效果。

为彻底解决传统施工痛点，项目坚持“技术先行、数字赋能、样板引路”理念，组建专业BIM工作小组，聚焦幕墙工程全流程深化设计，开展全方位、精细化BIM建模与优化工作。团队严格依据建筑、结构原版施工图纸，精准搭建幕墙整体BIM三维模型，1:1复刻建筑外立面整体形态、幕墙板块分格、主次龙骨排布、外立面造型布局，完整还原幕墙整体施工体系。同时联动建筑、结构两大专业模型开展多维度碰撞检测，全面排查幕墙龙骨、连接件与主体梁、板、柱、钢筋的空间干涉问题，提前梳理图纸错漏碰缺问题并完成优化整改，将各类施工隐患消解于施工前置阶段，从源头杜绝返工浪费。

预埋件作为幕墙安装的核心隐蔽构件，其预埋精度直接决定幕墙整体安装质量与结构安全性。针对幕墙预埋件施工难点，项目BIM团队开展预埋件专项深化建模工作，将所有幕墙预埋钢板、锚固钢筋、连接配件逐一建立标准化三维构件，精准植入主体结构模型。通过三维可视化校核，逐一核对预埋件轴线坐标、标高尺寸、锚固深度及安装角度，重点优化梁柱节点、转角位置等复杂区域的预埋件排布，有效规避预埋件与主体钢筋、管线的冲突问题。同时依托BIM模型精准输出预埋件定位施工图、加工详图及工程量清单，实现“模型出图、数据算量、精准施工”，为工厂预制加工、现场精准预埋提供直观、精准的技术依据，大幅提升隐蔽工程施工精度。

针对幕墙转角收口、层间封修、板块拼接、防水密封、横竖龙骨连接等关键复杂节点，团队开展幕墙节点精细化深化设计，搭建各类关键节点BIM详图模型。三维节点模型清晰展示幕墙立柱、横梁、连接件、保温层、密封胶、防水构造的装配逻辑与空间位置关系，有效弥补二维图纸细节缺失、立体感不足的短板。通过BIM可视化技术交底，让施工人员直观掌握节点施工工艺、安装顺序及质量标准，有效降低识图误差，保障幕墙工程的水密性、气密性、保温性及结构稳定性，严控外立面施工细节质量。

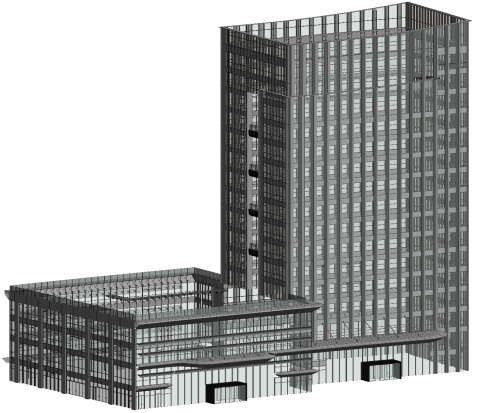

图1：幕墙整体BIM模型图片

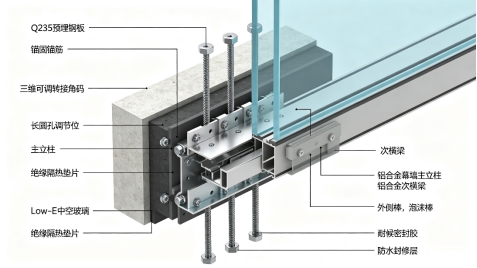

图片2：预埋节点

此次幕墙及预埋件BIM深化设计工作的落地应用，有效解决了复杂幕墙施工精度管控难、隐患预判难、细节把控难的问题，显著提升了幕墙工程施工标准化、精细化、数字化水平，有效节约施工成本、缩短施工周期。下一步，项目BIM团队将持续深化装饰、机电、钢结构等多专业BIM协同设计，持续推进BIM技术与现场施工深度融合，以数字化建造赋能工程提质增效，全力打造安全可靠、品质优良、绿色美观的引江济淮标杆示范工程。
